La STORZ MEDICAL AG, establecida en 1987, es una empresa suiza dentro del grupo comercial STORZ. Sus  físicos e ingenieros tienen como objetivo el desarrollo ulterior de la teconología de ondas de choque, el diseño de nuevos conceptos de aparatos y la identificación de nuevas indicaciones en cooperación estrecha con institutos médicos prestigiosos.

Sus productos han hecho sus pruebas millones de veces en la urología y ahora ofrecen las ventajas de la tecnología no invasiva a otros grupos de médicos especialistas también. De esta manera, STORZ MEDICAL está introduciendo nuevos estándares con sus innovaciones técnicas en la ortopedia, reumatología, rehabilitación, medicina estética, dermatología y medicina veterinaria.

Logros pioneros excepcionales como la invención de la fuente cilíndrica electromagnética o el primer uso de la onda de choque para la revascularización del corazón y el tratamiento combinado de ondas de choque (enfocadas, planares y radiales), representan la gama amplia de la oferta de STORZ MEDICAL en el ámbito del tratamiento con ondas de choque.

El nuevo MASTERPULS® ONE

Construcción compacta, alta eficiencia, máxima movilidad y durabilidad garantizada al mejor precio del mercado.

El MASTERPULS® ONE es un aparato de ondas de choque  compacto y flexible que sirve perfectamente para empezar o para complementar otros equipos de ondas de choque, con que se pueden tratar todas las indicaciones estándar como tendinopatías, dolor del talón y del hombro, puntos de gatillo miofasciales y tratamiento de la fascia.

Energía cinética es introducida en la zona de tratamiento del paciente con un transmisor de suspensión elástica mediante un proyectil accionado por aire de presión. Las ondas de presión se propagan vastamente en el tejido.

El aplicador radial SPARROWTM recién desarrollado es una obra maestra del diseño reducido. La amortiguación especial en la generación de ondas de presión minimiza las vibraciones del aplicador. Por lo tanto es admisible usar el MASTERPULS® ONE – a diferencia de muchos otros aparatos radiales en el mercado – mucho más tiempe que un día laboral. El aplicador SPARROWTM es ligero, de forma ergonómica y garantiza un tratamiento sin fatiga. El usuario mismo puede efectuar las revisiones, lo que ahorra gastos.

Modo de acción de la onda de choque radial

El efecto mecánico de ondas de choque en el tejido causa una estimulación del sistema nervioso y una liberación de óxido de mitrógeno y otros semioquímicos. Resulta, entre otros, en el aumento del metabolismo y de la neoangiogénesis y en la liberación de factores de crecimiento endoteliales vasculares, lo que puede llevar en fin a una reducción de dolores crónicos.

Indicaciones típicas:

  • Aquilodinia
  • Epicondilitis radial/ulnar
  • Fascitis plantar
  • Tendinitis rotuliana
  • Tendinitis calcárea
  • Síndrome de estrés tibial
  • Tendinopatía trocantérica
  • Puntos de gatillo: aductores del muslo
  • Puntos de gatillo: síndrome cervical
  • Puntos de gatillo: dorsalgia
  • Puntos de gatillo: lumbalgia
  • Puntos de gatillo: acortamiento de la musculatura del muslo
  • Puntos de gatillo: acortamiento del músculo de pantorrilla

OFFICE LINE

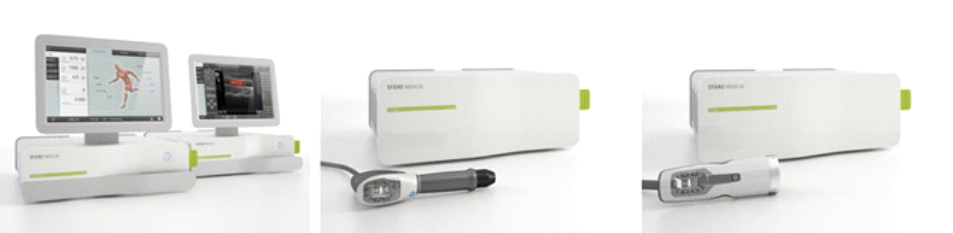

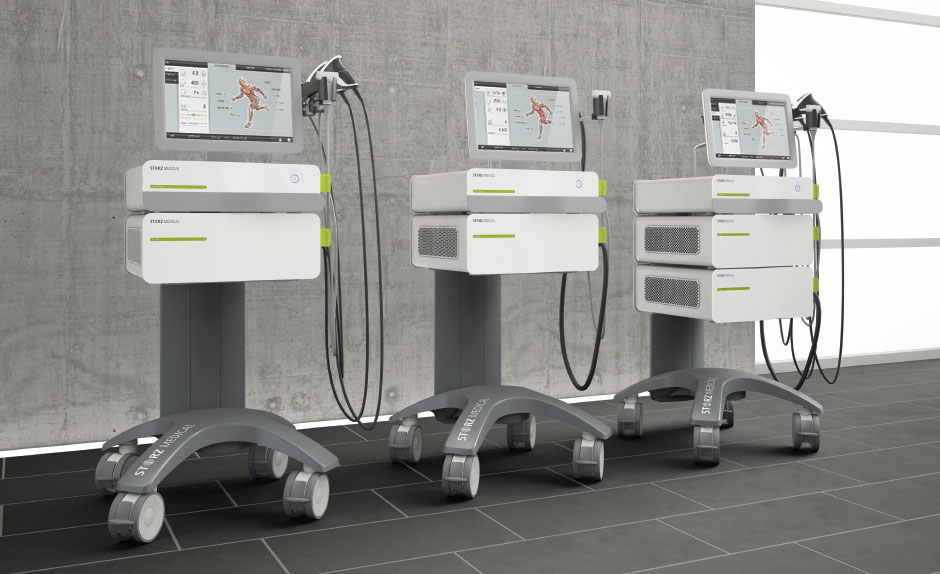

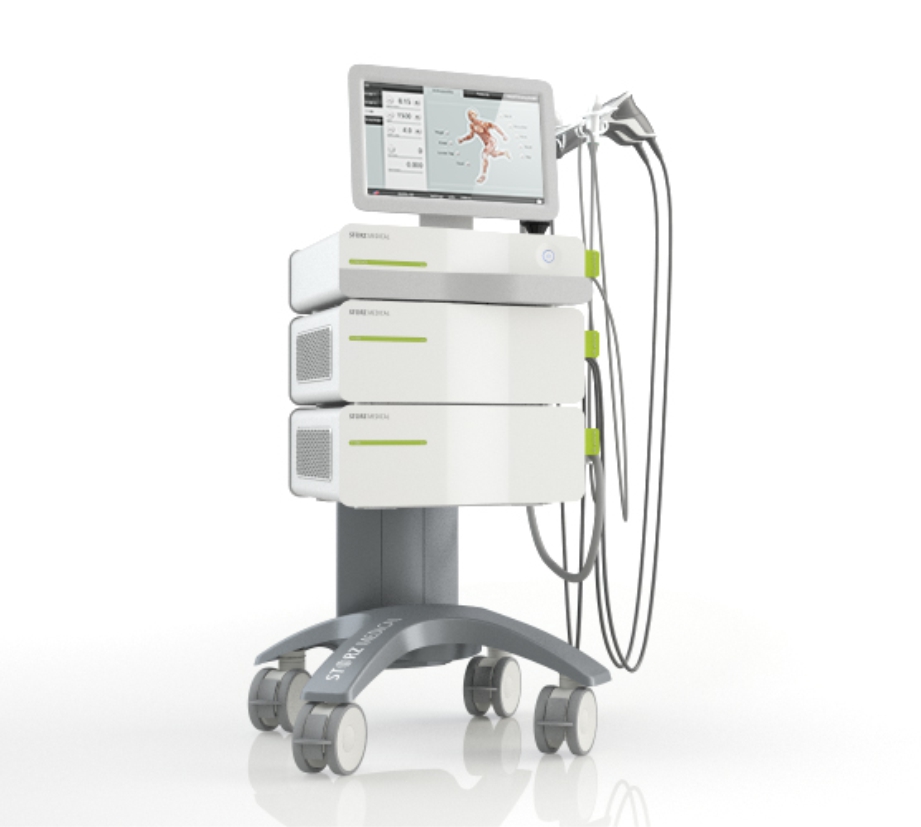

DUOLITH SD1 »ultra«

Sistema modular de tratamiento con ondas de choque & diagnóstico ultrasónico.

El DUOLITH® SD1 »ultra« representa un concepto claro y modular que cumple con las exigencias crecientes de un consultorio médico. Une el tratamiento con ondas de choque radiales y focales con el tratamiento vibratorio y la terapia de vacío complementarios y el diagnóstico ultrasónico integrado en un sistema.

Unidad de control con »Pain Guide« y diagnóstico ultrasónico integrado opcional (pantalla táctil 15,4″) / Módulo R-SW con aplicador radial »FALCON« / Módulo F-SW con aplicador focal »SEPIA«

Campo de Aplicaciones

El tratamiento con ondas de choque, originalmente usado para la desintegración de cálculos renales, ha llegado a ser entretanto un método terapéutico reconocido en la ortopedia, la urología y dermatologia. Además de estimular la circulación sanguínea, ondas de choque estimulan también la reconstitución de vasos capilares (angiogénesis).

Ejemplo de aplicaciones terapéuticas:

Ortopédicas: Epicondilitis, Tendinitis rotuliana, Tratamientos de Puntos gatillo, Tratamiento de fascia, Tratamientos paravertebrales, entre otros…

Urología: tratamiento de disfunción eréctil debido a causas orgánicas, tratamiento de enfermedad de Peyronie y tratamiento de  síndrome crónico de dolor pélvico

Dermatología: Tratamiento de Úlcera neuropática diabética, Pie diabético, Úlcera crónica crural venosa, Úlceras digitales con esclerodermia sistémica, quemaduras, heridas con problemas de cicatrización, etc..

Estética: Tratamiento para Celulitis, modelación del cuerpo, tratamiento de arrugas de cara, entre otros.

Ventajas

  • Tratamientos No invasivo.
  • Duración corta de tratamiento.
  • Trabajo efectivo que no fatiga directamente en el paciente
  • Los primeros resultados pueden ser visibles ya después de una sesión.

Módulo radial con aplicador »FALCON«

Con el aplicador R-SW »FALCON« de alta eficiencia, se puede operar el módulo radial también independiente de la unidad de control.

Highlights

  • Todos los elementos de manejo integrados en el display del aplicador »FALCON«
  • Gama de energía ampliada 0,3 – 5 bareff
  • Aplicador radial con sensor »Skin Touch«
  • 4 conexiones: 2 x R-SW, 1 x V-ACTOR®, 1 x VACU-ACTOR®
  • Tratamiento vibratorio con el aplicador V-ACTOR® (opcional)
  • Terapia de vacío VACU-ACTOR®

Transmisores para el aplicador »FALCON«

  • Nine Transmisores estándar en nueve variantes para el tratamiento de las indicaciones clásicas
  • Transmisores PERI-ACTOR® según Swart/Di Maio en cuatro formas diferentes para el tratamiento de fascias
  • Transmisores SPINE-ACTOR® en tres tamaños para tratamientos paravertebrales (envergaduras de 20 mm; 27,5 mm y 35 mm)

Módulo focal con aplicador »SEPIA«

El aplicador »SEPIA« permite un tratamiento sencillo y eficiente directamente en el paciente.

Highlights

  • Trabajo efectivo que no fatiga directamente en el paciente
  • Costos de revisión reducidos gracias al cambio fácil de la bobina
  • Todos los elementos de manejo integrados en el display del aplicador
  • Profundidad de la zona focal: 0 – 65 mm
  • Eficacia terapéutica: profundidad de penetración de hasta 125 mm
  • Dinámica energética constantemente alta: 0,01 – 0,55 mJ/mm2
  • Opcional: aplicador con gama de energía ampliada para cicatrización de heridas y pseudoartrosis: 0,03 – 1,24 mJ/mm2

Diagnóstico ultrasónico (opcional)

El éxito óptimo del tratamiento depende del diagnóstico seguro de la indicación y de la identificación de la zona de dolor.

Highlights

  • Diagnóstico y tratamiento con un solo sistema
  • Doppler color »Standard«: 2 – 10 MHz o Doppler color »High resolution«: 1,5 – 15 MHz
  • Almacenamiento de imágenes ultrasónicas directamente en el sistema de administración de pacientes
  • Interfaz DICOM (opcional)
  • Interfaz GDT (formato alemán para el intercambio de datos médicos) (opcional)

Modularidad individual

Configuración 1: R-SW + Control + US

Onda de choque radial con diagnóstico ultrasónico Doppler color integrado

  • STORZ MEDICAL »Top View« display con pantalla táctil
  • Aplicador radial »FALCON«
  • Terapia de vacío VACU-ACTOR®
  • Tratamiento vibratorio con el aplicador V-ACTOR® (opcional)
  • Diagnóstico ultrasónico Doppler color (opcional): 2 – 10 MHz o 1,5 – 15 MHz

Configuración 2: F-SW + Control + US

Onda de choque focal con diagnóstico ultrasónico Doppler color integrado

  • STORZ MEDICAL »Top View« display con pantalla táctil
  • Aplicador focal »SEPIA«
  • Diagnóstico ultrasónico Doppler color (opcional): 2 – 10 MHz o 1,5 – 15 MHz

Configuraciones 1+2: R-SW + F-SW + Control + US

Onda de choque radial y focal con diagnóstico ultrasónico Doppler color integrado

  • Tratamiento combinado de ondas de choque para tratar zonas del cuerpo cerca de la superficie y más profundas
  • Ventajas de la configuración 1 – Onda de choque radial con diagnóstico ultrasónico Doppler color integrado
  • Ventajas de la configuración 2 – Onda de choque focal con diagnóstico ultrasónico Doppler color integrado

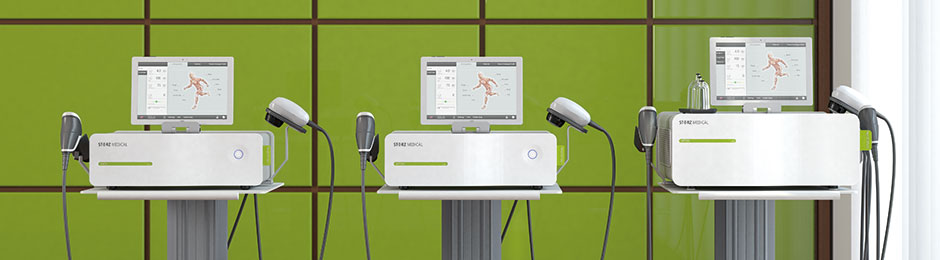

MASTERPULS »ultra« line

La próxima generación de ondas de choque radiales.

La nueva línea MASTERPULS® »ultra« destaca por innovaciones técnicas, fiabilidad y precisión en los detalles. La gama de energía ampliada del aplicador »FALCON« y los transmisores versátiles aumentan la ventaja competitiva en el tratamiento con ondas de choque radiales.

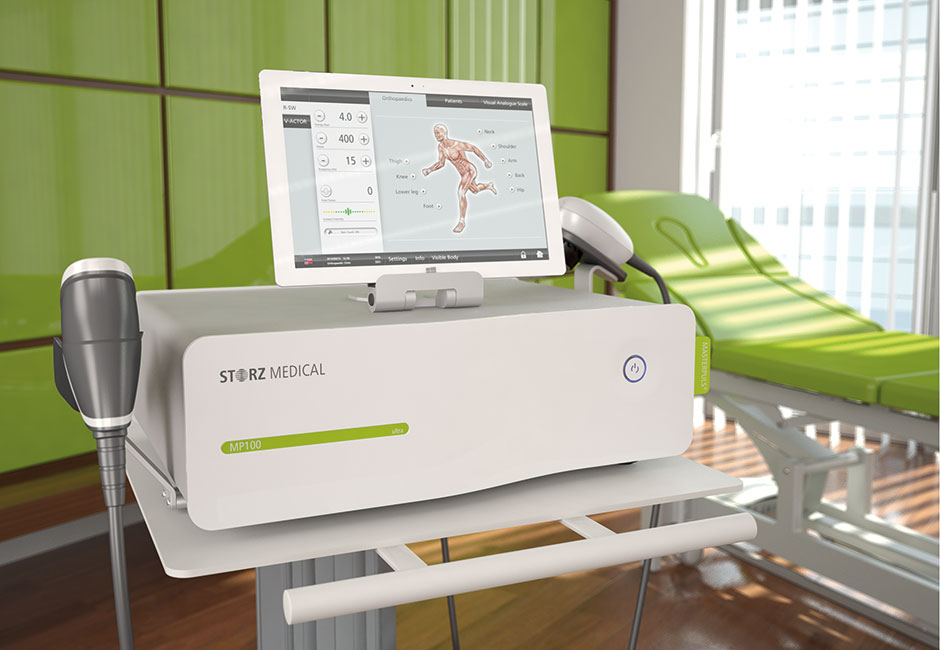

MASTERPULS® MP100 »ultra«
Módulo compacto de alta energía

Datos generales

  • Dimensiones sin pantalla táctil (anchura x altitud x profundidad): 426 x 144 x 340 mm
  • Peso: 10,5 kg
  • Compresor, integrado
  • Pantalla táctil 10” (opcional)

Onda de choque radial

  • Presión: max. 5 bareff, frecuencia: 1 – 21 Hz (dependiente de la presión)
  • Función »Skin Touch«
  • Aplicador V-ACTOR® (opcional): 1 – 31 Hz


MASTERPULS® MP200 »ultra«
Módulo »Deluxe« de tecnología triple

Datos generales

  • Dimensiones sin pantalla táctil (anchura x altitud x profundidad): 466 x 187 x 454 mm
  • Peso: 23 kg
  • Compresor, integrado
  • Pantalla táctil 10” (opcional)

Onda de choque radial

  • Presión: max. 5 bareff, frecuencia: 1 – 21 Hz
  • Función »Skin Touch«
  • Tecnología VACU-ACTOR®
  • Aplicador V-ACTOR® (opcional): 1 – 35 Hz

MASTERPULS® MP100 & MP200 »ultra« – La nueva generación de ondas de choque radiales

Las dimensiones compactas, la alta fiabilidad, los bajos costos de servicio y el accionamiento silencioso integrado »Air Power« caracterizan los aparatos de ondas de choque radiales de la línea MASTERPULS® »ultra«.

EL MASTERPULS® MP200 »ultra« ofrece, además del tratamiento con ondas de choque radiales y el tratamiento vibratorio con el V-ACTOR®, una terapia de vacío con el VACU-ACTOR®.

Ergonomía única: Todos los elementos de manejo importantes están integrados en el display del aplicador »FALCON« y facilitan así el trabajo rápido e ininterrumpido directamente en el paciente. El aparato de ondas de choque mismo pasa a segundo plano.

El MASTERPULS® »ultra« cabe bien en cada consultorio y, en cuanto al color, es posible adaptarlo individualmente al ambiente del consultorio. Los accesorios de color intercambiables son disponibles en verde, azul, naranja y negro.

Highlights

  • Selección individual del color (verde, azul, naranja, negro)
  • Trabajo efectivo que no fatiga directamente en el paciente
  • Todos los elementos de manejo integrados en el aplicador »FALCON«
  • Gama de energía a partir de 0,3 bareff
  • VACU-ACTOR® para terapia de vacío (sólo MP200 »ultra«)
  • VACU-Cups (ventosas) para la terapia de vacío, disponibles en 4 tamaños (Ø 25 mm, Ø 33 mm, Ø 47 mm, Ø 62 mm)

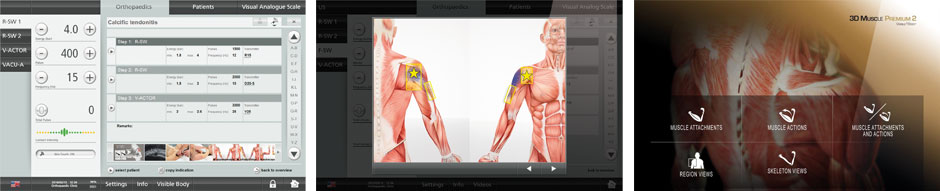

  • Manejo opcional mediante pantalla táctil de 10”

Litotriptor extracorpóreo

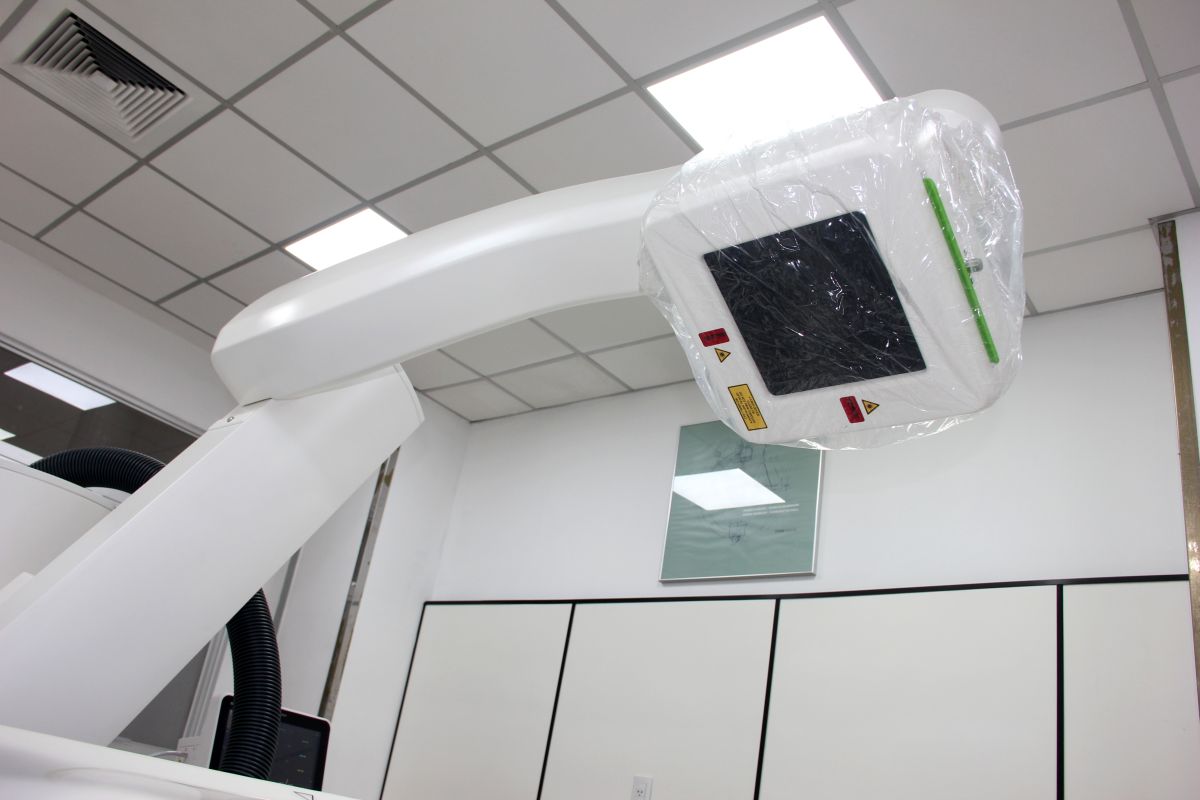

Proyecto de Litotriptor en el Servicio de Urología del Hospital de Especialidades Quirúrgicas del IPS Ingavi

El Hospital de Especialidades Quirúrgicas del IPS Ingavi ha dado un paso significativo en la mejora de sus servicios de urología con la instalación de un litotriptor de última generación. Este proyecto, liderado por el Dr. Daniel Romero, jefe del Servicio de Urología, se centra en la implementación del equipo MODULITH® SLX-F2 »FD21«, que ya está en funcionamiento y representa un avance crucial para el tratamiento de cálculos urinarios.

Descripción del Proyecto

La incorporación del litotriptor MODULITH® SLX-F2 »FD21« ha sido un hito importante para el Hospital Ingavi. Este dispositivo utiliza tecnología de ondas de choque electromagnéticas para la fragmentación de cálculos urinarios, permitiendo tratamientos no invasivos y ambulatorios. Los pacientes pueden someterse a procedimientos de litotricia que duran entre 20 a 30 minutos y regresar a sus hogares el mismo día, sin la necesidad de anestesia general ni tiempos prolongados de recuperación.

Beneficios del Litotriptor MODULITH® SLX-F2 »FD21«

1. Tratamiento No Invasivo: Permite la fragmentación de cálculos urinarios sin cirugía, reduciendo el riesgo de complicaciones y el tiempo de recuperación.
2. Alta Eficiencia de Fragmentación: La tecnología de ondas de choque electromagnéticas asegura una alta tasa de éxito en la eliminación de cálculos.
3. Monitorización Precisa: Equipado con un detector de panel plano de rayos X de 21 cm x 21 cm y la capacidad de localización por ultrasonido, el dispositivo permite una monitorización continua y precisa durante el tratamiento.
4. Reducción de Tiempos de Espera: La disponibilidad de este equipo avanzado ha contribuido a reducir significativamente la lista de espera para procedimientos de litotricia en el hospital.

Importancia para el Servicio de Urología

La instalación del MODULITH® SLX-F2 »FD21« no solo ha mejorado la capacidad de tratamiento del Servicio de Urología, sino que también ha elevado el estándar de atención médica ofrecida. Antes de la instalación del litotriptor, los pacientes con cálculos urinarios enfrentaban largas listas de espera y opciones limitadas de tratamiento. Ahora, con el nuevo equipo:

• Acceso Inmediato a Tratamientos: Los pacientes pueden recibir tratamiento de manera más rápida y eficiente, reduciendo el tiempo de espera y mejorando su calidad de vida.
• Atención Especializada y Personalizada: La capacidad de realizar procedimientos precisos y controlados permite una atención más personalizada, adaptada a las necesidades específicas de cada paciente.
• Avance Tecnológico: El litotriptor representa uno de los equipos más avanzados en la región, posicionando al Hospital Ingavi como un líder en tecnología urológica no solo en Paraguay sino también en Sudamérica.

El proyecto del litotriptor ha sido fundamental para el crecimiento y la modernización del Servicio de Urología del Hospital de Especialidades Quirúrgicas del IPS Ingavi. Esta inversión en tecnología avanzada demuestra el compromiso del hospital con la mejora continua de sus servicios y el bienestar de sus pacientes, consolidando su reputación como un centro de excelencia en urología.

Descripción General

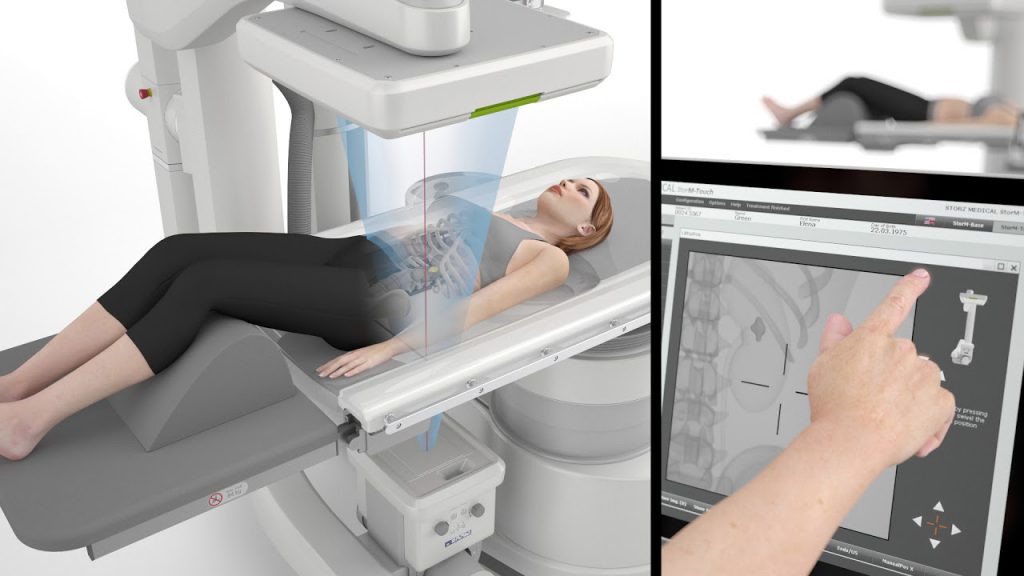

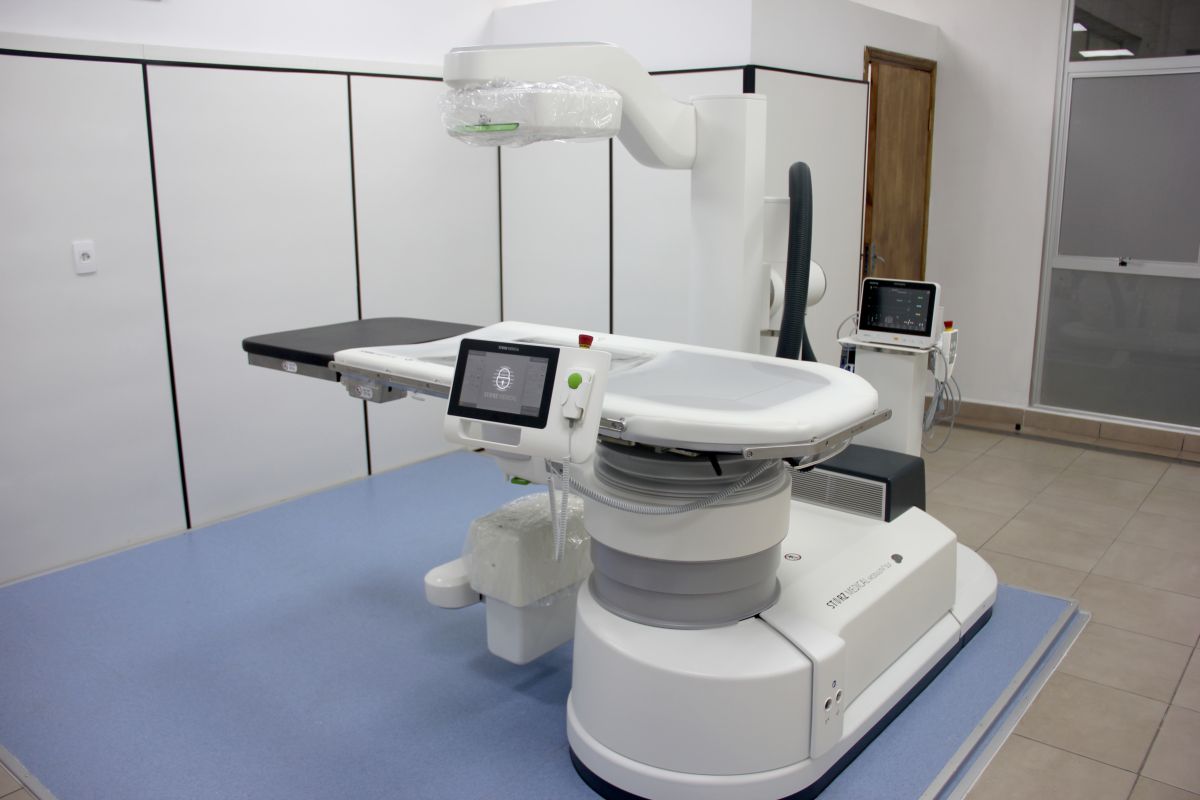

El MODULITH® SLX-F2 »FD21« es una innovadora estación de trabajo urológica diseñada para ofrecer tratamientos eficaces de litotricia extracorpórea por ondas de choque (ESWL). Este dispositivo combina tecnologías avanzadas en imágenes de rayos X y ondas de choque electromagnéticas para asegurar una localización precisa y una alta eficiencia en la fragmentación de cálculos.

Características Principales
• Fuente de Ondas de Choque Electromagnéticas: Garantiza una alta eficiencia en la fragmentación de cálculos con una penetración de 180 mm.
• Localización Isocéntrica y Dual: Permite la localización precisa del cálculo utilizando fluoroscopia de rayos X (AP/PA) o ultrasonido en línea, asegurando una monitorización continua y precisa.

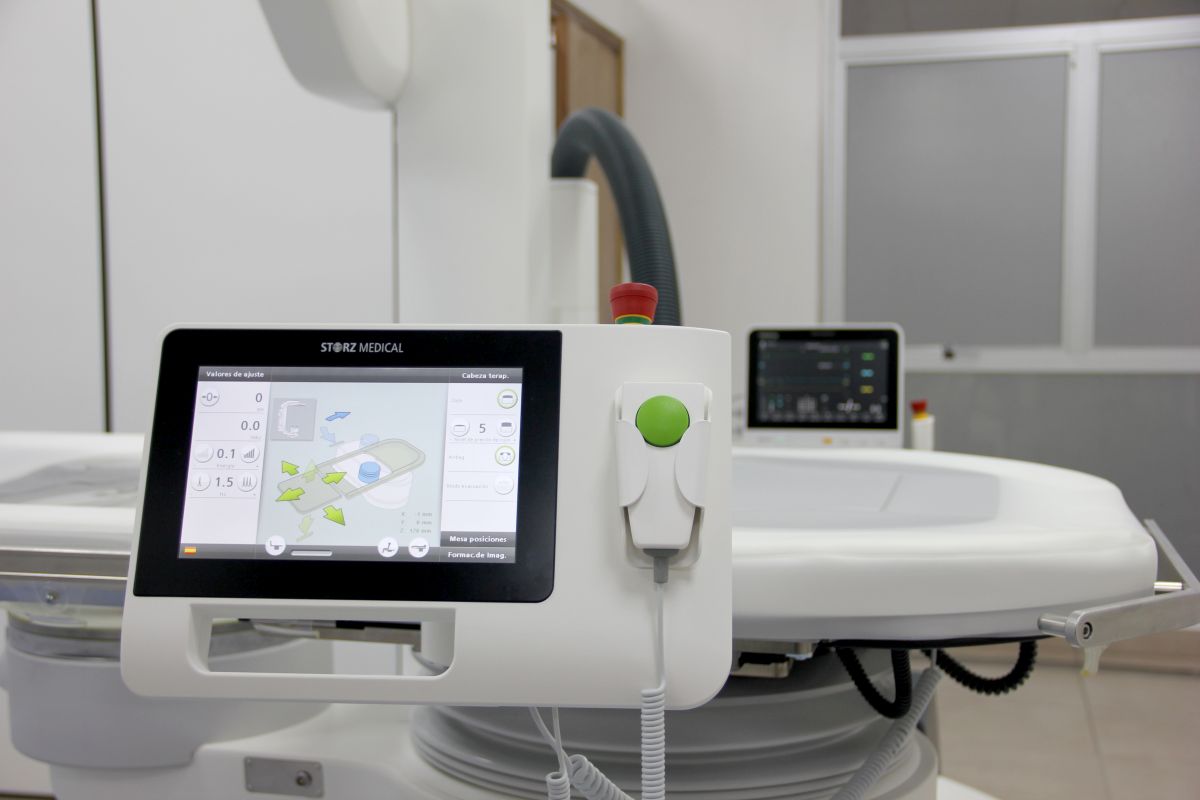

• Plataforma Central de Control StorM-Touch: Facilita el control intuitivo de todos los componentes del sistema a través de una pantalla táctil. Incluye la base de datos de pacientes StorM-Base y el sistema automático de posicionamiento de cálculos LithoPos®.
• Integración y Conectividad: Compatible con estándares DICOM y HL7, permitiendo una perfecta integración en la red del hospital y una planificación terapéutica eficiente.

Beneficios

• Versatilidad en Procedimientos: Además de ser ideal para ESWL, el MODULITH® SLX-F2 »FD21« está diseñado para procedimientos endourológicos sencillos gracias a su mesa de paciente equipada con un inserto radiotransparente y estribos cómodos.
• Minimización de la Dosis de Radiación: El diseño avanzado del detector de panel plano permite un tratamiento eficiente que es menos invasivo tanto para el paciente como para el operador.
• Eficiencia y Precisión: La capacidad de cambiar fácilmente entre diferentes zonas focales y la localización en línea aseguran un tratamiento personalizado y preciso para cada paciente.

Innovaciones Tecnológicas

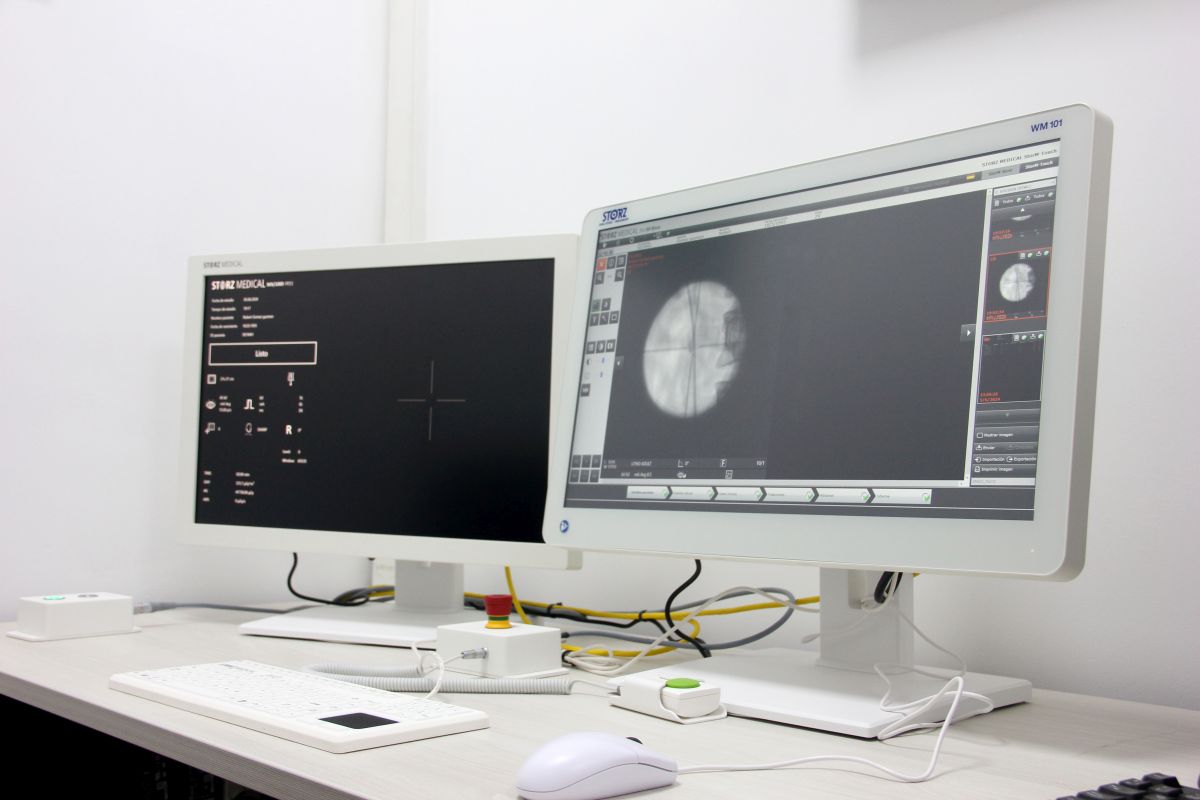

• Tecnología de Rayos X Avanzada: El detector de panel plano no reacciona a campos magnéticos externos y no muestra distorsión geométrica de la imagen, lo que asegura imágenes claras y precisas.

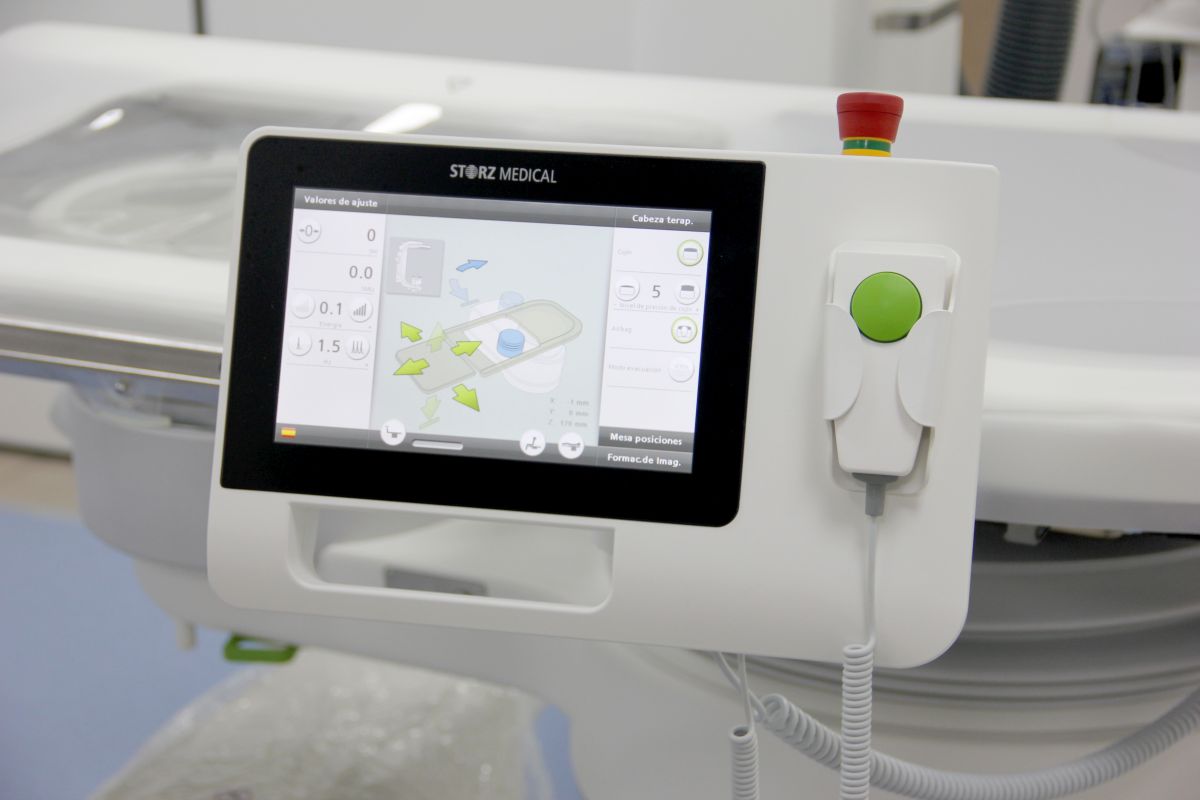

• Control y Documentación: La plataforma StorM-Touch permite una operación intuitiva y centralizada de todos los componentes del sistema, facilitando la documentación rápida y eficiente del tratamiento.

El MODULITH® SLX-F2 »FD21« representa una solución avanzada y multifuncional para el tratamiento urológico, mejorando tanto la eficacia del tratamiento como la experiencia del paciente. Su diseño innovador y su tecnología de punta lo posicionan como una herramienta esencial en el campo de la urología moderna.

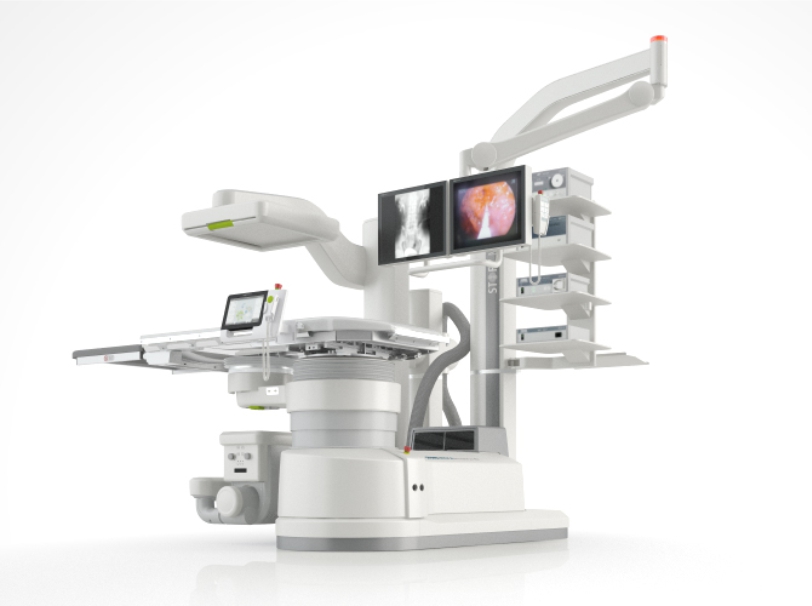

MODULITH SLX-F2 »connect« La estación de trabajo urológica.

La conexión inteligente de tecnologías modernas en la urología. Tratamientos óptimos y personalizados al servicio de las personas

Los diagnósticos y tratamientos urológicos han seguido evolucionando significativamente en los últimos años hacia el logro de imágenes de mejor calidad, instrumentos más flexibles y menor invasividad. El urólogo dispone actualmente de una gran variedad de procedimientos de diagnóstico y tratamiento que, en definitiva, también ofrecen al paciente diferentes alternativas entre las cuales elegir.

A través del concepto del MODULITH® SLX-F2 »connect«, nuestros ingenieros han traducido los modernos requisitos de la urología en una estación de trabajo urológica a medida con un nivel de funcionalidad sin precedentes.



Diagnósticos y tratamientos urológicos

  • Radiografía KUB
  • Urografía (IVP, IVU)
  • Urografía retrógrada
  • Ureterorrenoscopia (URS)
  • Nefrolitolapaxia percutánea (PCNL)
  • Resecciones transuretrales (TUR-P, TUR-B)
  • Cistoscopia
  • Colocación y retirada de stents
  • Litotricia extracorpórea por ondas de choque (ESWL)

La solución para requisitos estrictos

Una ergonomía óptima y el empleo de la más moderna tecnología aseguran unas condiciones de trabajo ideales que benefician al médico y a sus pacientes por igual.

Gracias a la excepcional rotación del sistema de rayos X estacionario se dispone de suficiente espacio de trabajo encima del paciente, así como de un campo visual sin restricciones y total acceso a la mesa de tratamiento. De esta forma, el MODULITH® SLX-F2 »connect« con litotritor integrado cumple, como ningún otro sistema en el mercado, todos los requisitos de una estación de trabajo radiológica moderna para urología.

En el MODULITH® SLX-F2 »connect«, todos los instrumentos están al alcance del usuario, quien puede así ejecutar todas las intervenciones de los tratamientos modernos de cálculos con comodidad y seguridad.

  • Litotritor de la más alta calidad y estación de trabajo urológica
  • ESWL y endourología
  • Óptima ergonomía
  • Excepcional rotación del sistema de rayos X estacionario

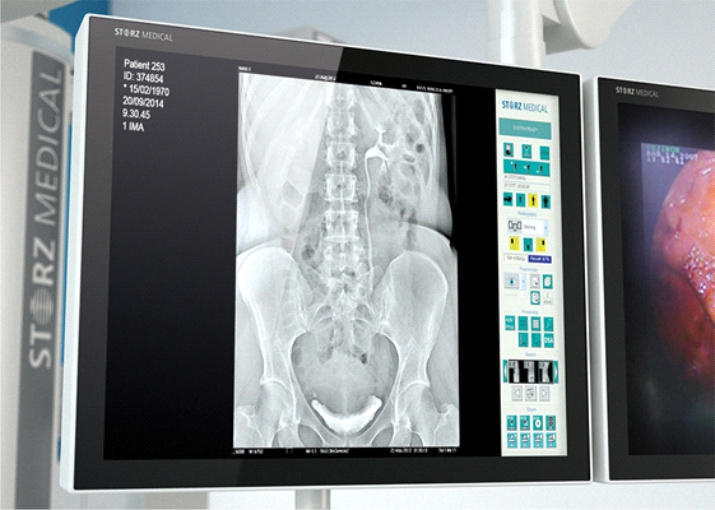

  • Ultramoderna tecnología radiológica digital
  • Brillantes imágenes radiográficas
  • Fuente de ondas de choque electromagnéticas
  • Dos dimensiones del foco
  • Elevada potencia desintegradora

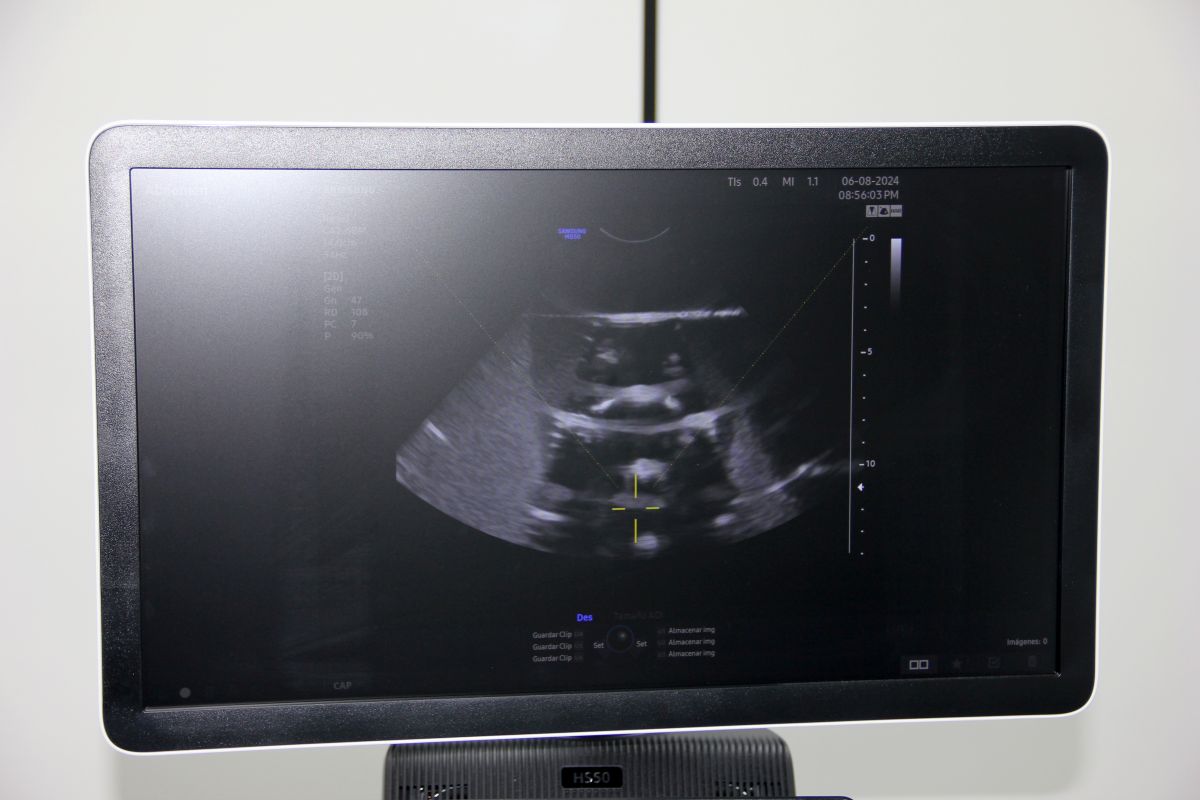

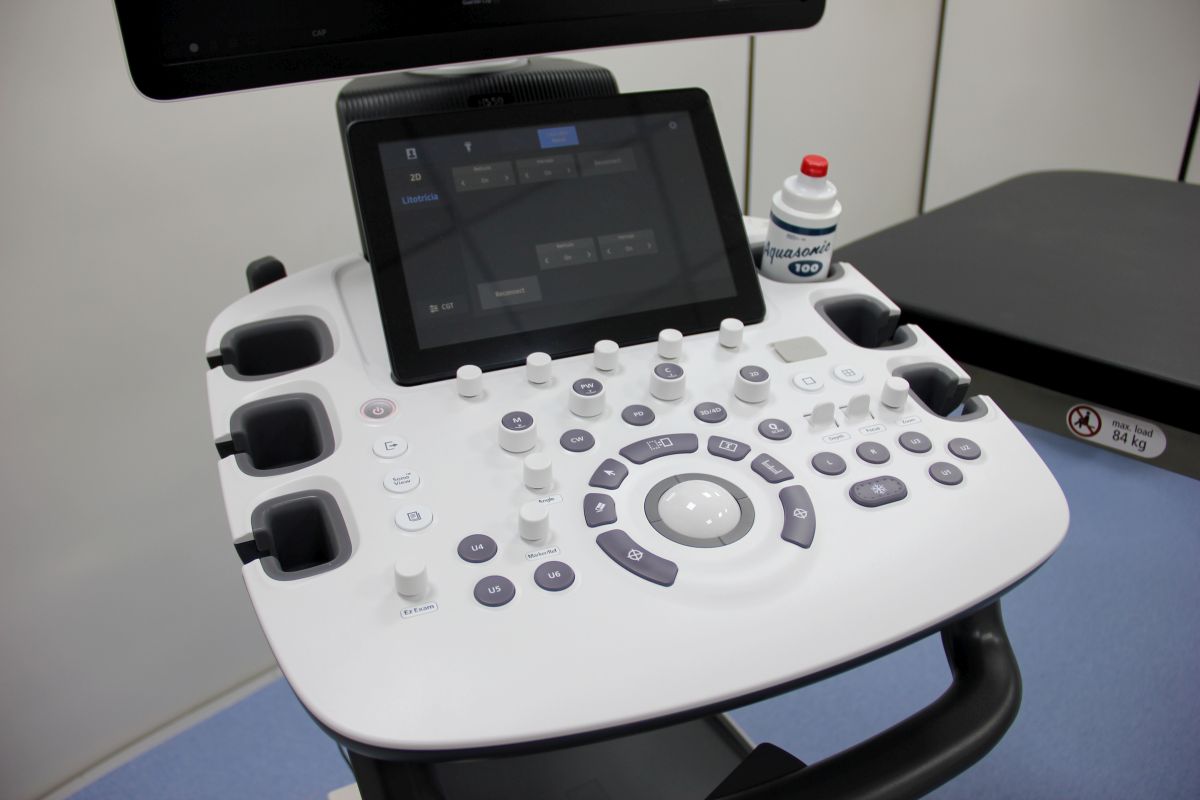

  • Integración de ecografía y endoscopia
